實訓裝置簡介：

1. 該實訓裝置適用于“工廠供電”、“供配電技術”、“繼電保護”和“電力系統微機保護”等課程教學的實訓，以及電力系統相關課程設計、專業綜合設計的實訓訓練平臺。
2. 該實訓裝置采用“繼電保護裝置+開關柜”分離的結構方式，繼電保護裝置和開關柜之間通過兩根電纜進行連接。“開放式”實訓理念（實訓源程序代碼開放、原理圖開放，完善的配套實訓指導書開放），一次系統和二次系統實現真正的開放式教學實訓。
3. 該實訓裝置最大的特點是“工程應用性強”，讓學生掌握實際工程應用中的變配電所單電源進線的電氣一次主接線圖、成套電氣設備、線路停送電倒閘操作、電流互感器和電壓互感器的接線方式、交流采樣和校準以及10KV線路的繼電保護原理、整定、動作邏輯、軟硬壓板投入、硬件原理圖的功能實現和C語言程序的在線編程和調試，學生可通過實訓達到實際工程訓練的效果。
4. 該實訓裝置可完成開放式的過程實訓，由學生自已根據配套的SY-111線路繼電保護測控裝置實訓指導書、實訓源程序代碼、原理圖的實訓項目進行在線的實時設計、分析、程序下載調試等實訓過程。
5. 該實訓裝置根據實訓要求可選配開關柜一次系統帶電和一次系統不帶電進行實訓操作，并搭配實訓操作的完善的實訓指導書、示例源程序代碼和原理圖，可指導學生正確的完成各個部分的實訓操作。

實訓裝置的技術參數：

1. 進線開關柜外形尺寸：1000mm*750mm*1882mm，線路繼電保護測控裝置外形尺寸：145mm*185mm*225mm。
2. 輸入電源：三相五線，AC380V±10％，50Hz或單相三線，AC220V±10％，50Hz。
3. 整機容量：≤3KVA。

SY-111型 10KV線路繼電保護實訓裝置硬件原理圖和源程序調試軟件:

單電源進線一次系統圖

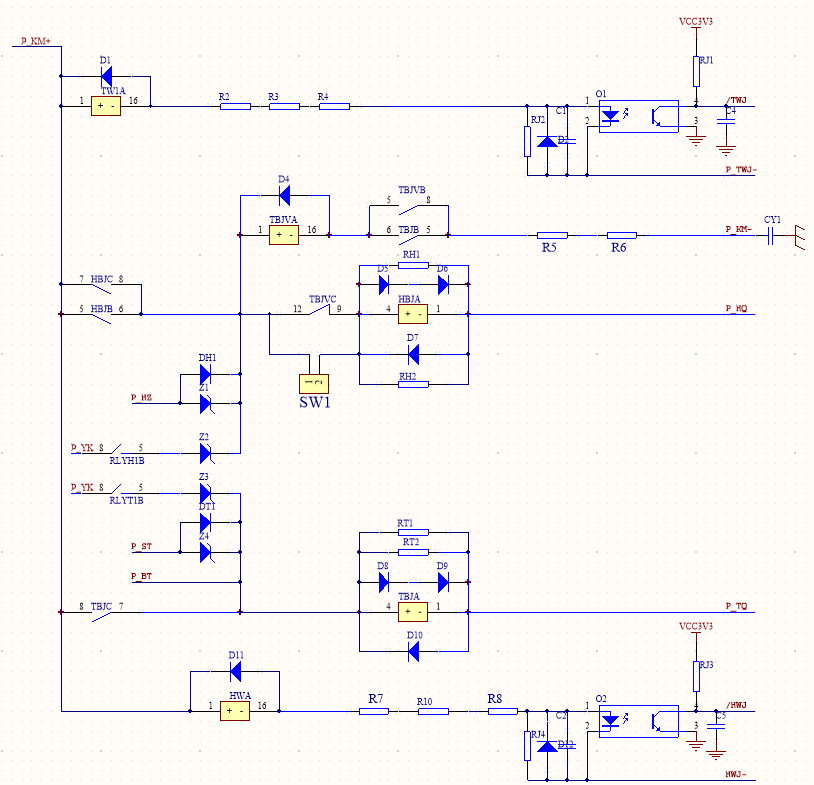

實訓裝置操作回路原理圖

實訓裝置繼電保護PCB線路原理圖

實訓裝置繼電保護遠程設置軟件

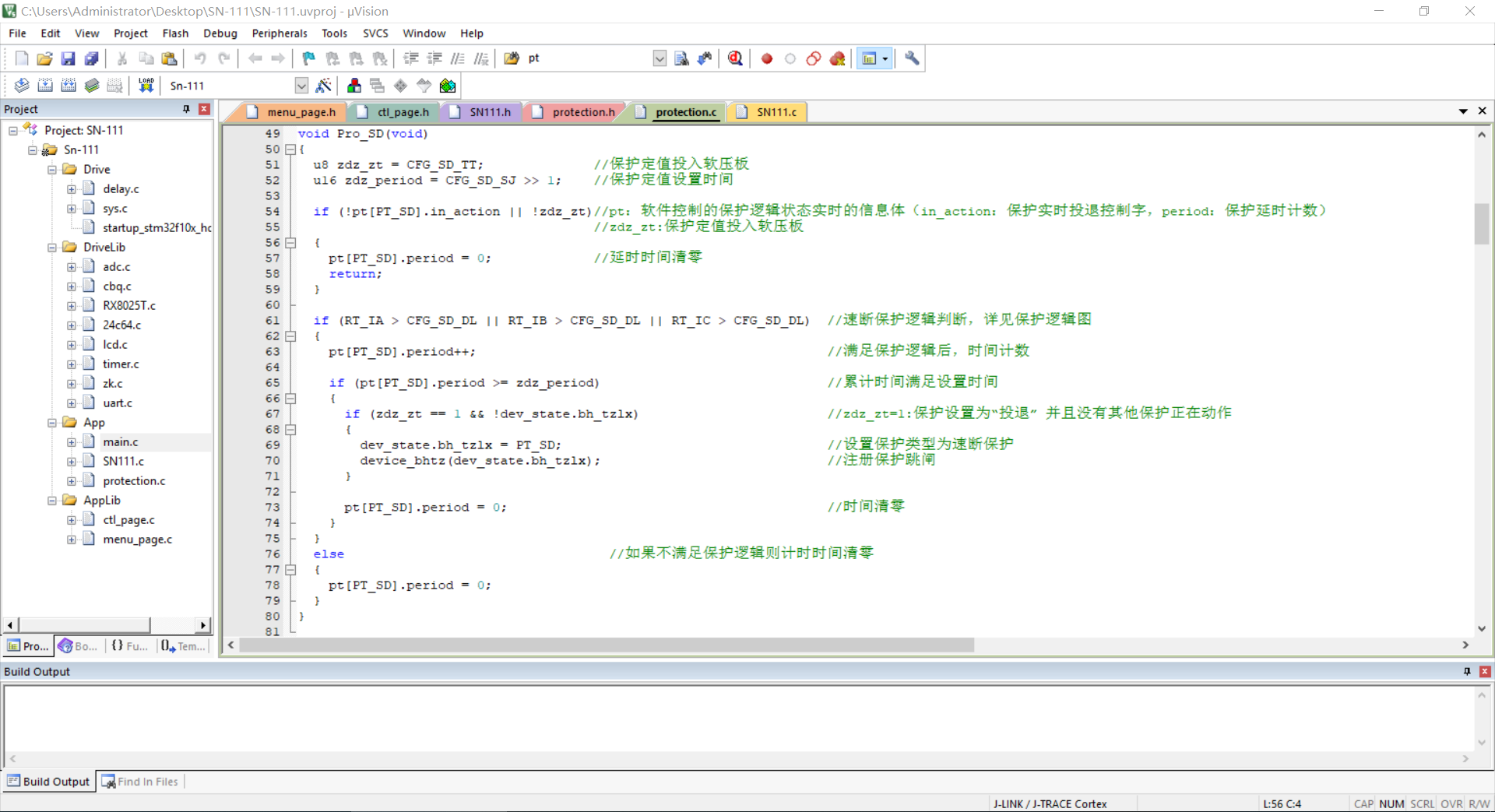

實訓裝置繼電保護源程序調試軟件

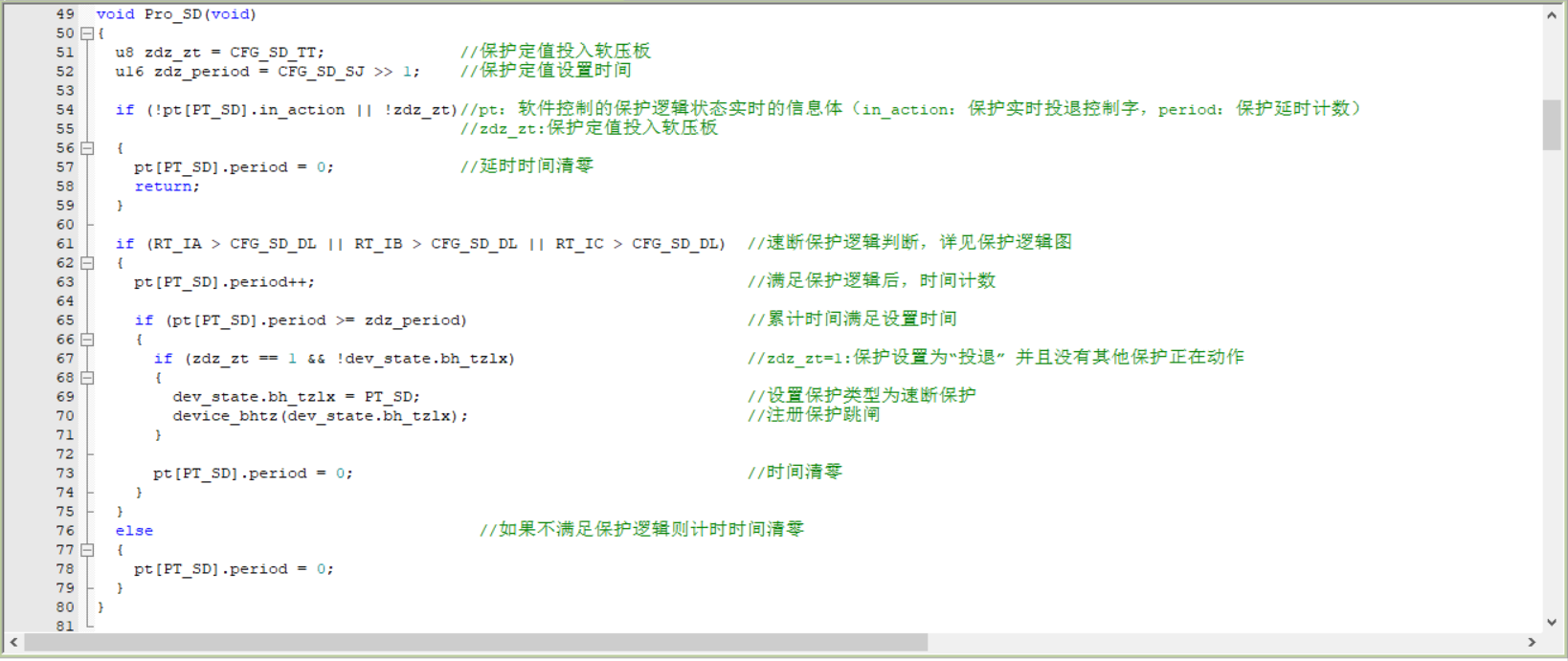

10KV線路電流速段保護源程序代碼示例

實訓裝置的實訓項目： 實訓一  10KV進線柜就地手動、遠程遙控操作回路以及防跳回路分合閘實訓 實訓二  10KV進線柜開入量操作、電流和電壓互感器接線原理和交流采樣及校準實訓 實訓三  10KV線路電流速斷保護實訓 實訓四  10KV線路過電流保護實訓 實訓五  10KV線路過負荷保護實訓 實訓六  10KV線路零序電流保護實訓 實訓七  10KV線路重合閘及后加速保護實訓 實訓八  10KV線路低頻和滑差閉鎖保護實訓 實訓九  10KV線路PT斷線告警實訓

實訓裝置的配置清單：

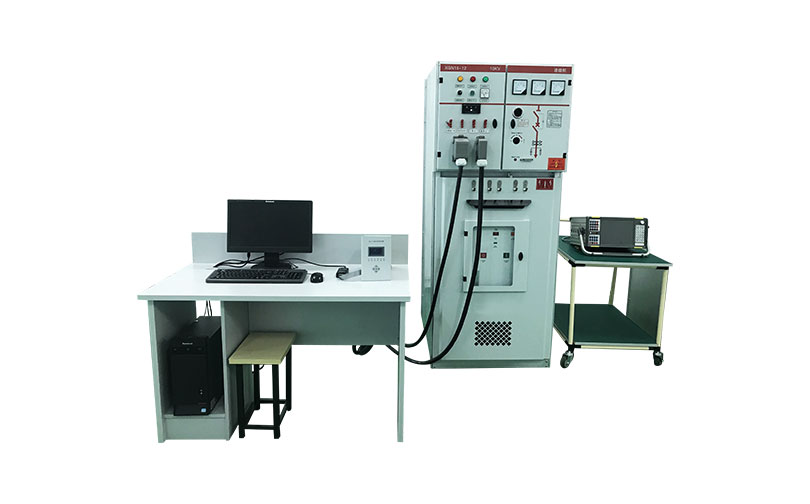

1. 進線開關柜和線路繼電保護測控裝置：該SY-XGN15-12型10KV進線開關柜，內置高壓隔離開關、高壓斷路器和電流互感器、進線電壓指示儀表、隔離開關操作孔、觀察窗和指示等，主要完成分?jǐn)?、閉合主回路操作功能。SY-111線路繼電保護測控裝置完成繼電保護功能。
2. 電腦桌：木結構材料制作，耐磨高密度板，結構堅固，具有放置鼠標鍵盤、電腦主機托、顯示器擋板的長方體擋板式結構。
3. 實訓裝置附件模塊配置清單
