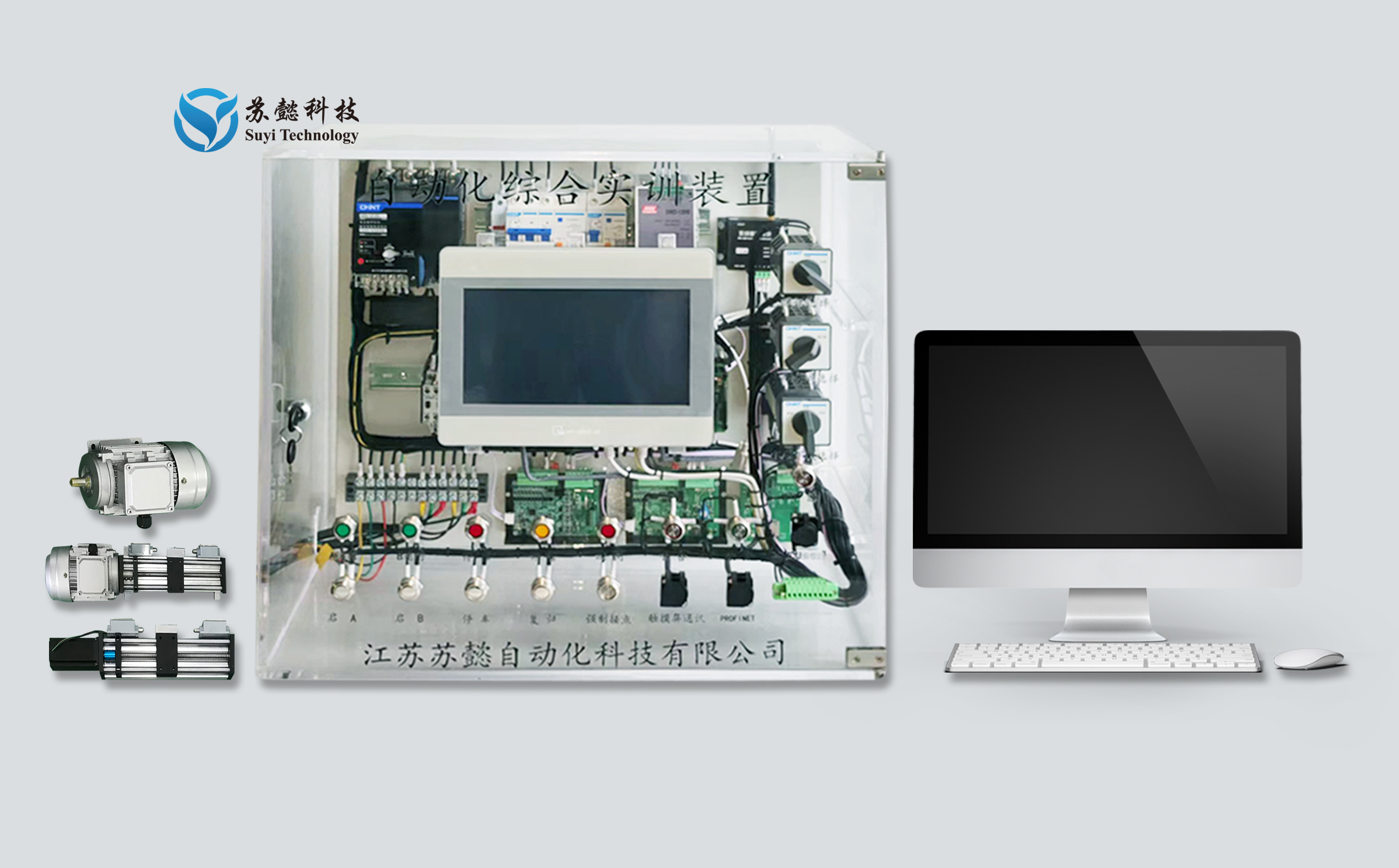

SY-JSKZ-1D型 自動化綜合實訓裝置
實訓裝置簡介：
- 該實訓裝置適用于“電機與拖動基礎”、“電機拖動與控制”、“電機與電氣控制技術”、“計算機控制技術”、“集散控制技術”和“現場總線控制技術”等課程教學的實驗實訓，以及相關課程設計、專業綜合實訓和電工電子實訓中心等創新訓練平臺。
- 該實訓裝置最大的特點是“工程應用性強”，讓學生掌握實際工程應用中的三相異步電動機的計算機控制、直流電動機的計算機控制、步進電機的計算機控制、I/O輸入輸出、三相電壓電流交流采樣、PID控制、HMI觸摸屏控制、DCS與現場總線通訊控制、無線433MHz通訊控制、阿里云穿透控制、Modbus-RTU、Modbus-TCP、Profibus-DP、Profinet通訊控制、組態王軟件的上位機控制、電動機控制的硬件PCB原理圖、C語言程序的在線編程和調試，學生可通過實訓達到實際工程訓練的效果。
- 該實訓裝置可完成“開放式”的過程實訓（實訓程序代碼開放、實訓PCB原理圖開放，完善的配套實訓指導書開放），由學生自已根據配套SY-JSKZ-1D型自動化綜合實訓裝置的實訓指導書、實訓程序代碼（C語言程序編寫、HMI人機界面的程序編寫、上位機監控軟件的組態王程序編寫）、原理圖的實訓項目進行在線的實時設計、分析、程序下載調試等實訓過程。學生根據實訓要求可選做每個模塊的實訓操作，并搭配實訓操作的完善的實訓指導書、示例程序代碼和原理圖，可指導學生正確的完成各個部分的實訓操作。
實訓裝置的技術參數：
1、工作電源：三相五線，AC380V±10％，50Hz。
2、整機容量：≤5KVA。
3、環境溫度：-20℃~+55℃；相對濕度：5%～95%RH，無凝露。
4、外形尺寸：620mm×415mm×570mm。
SY-JSKZ-1D型 自動化綜合實訓裝置硬件原理圖和源程序調試軟件：

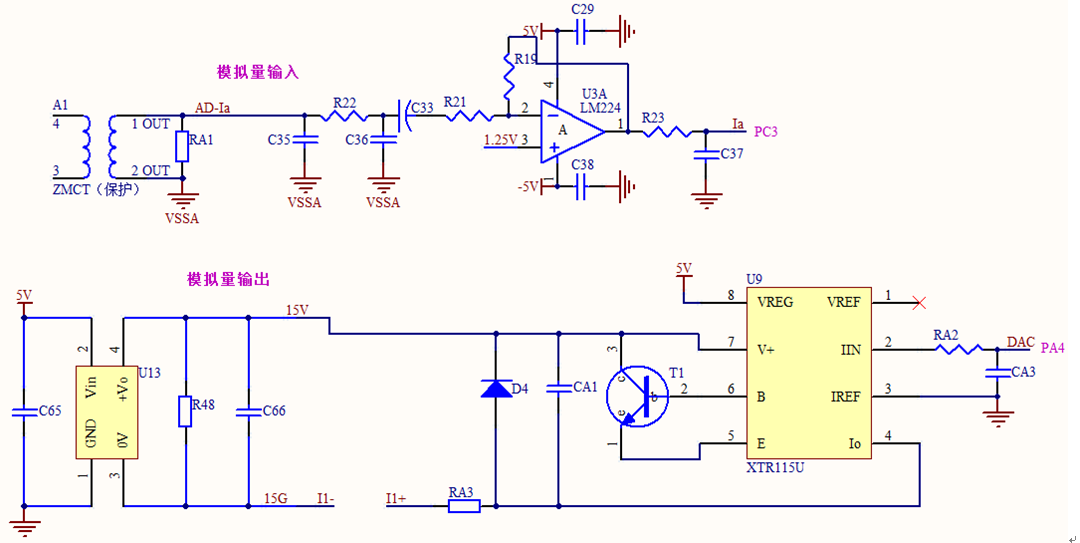

SY-JSKZ-1D型 自動化綜合實訓裝置的模擬量采集PCB原理圖

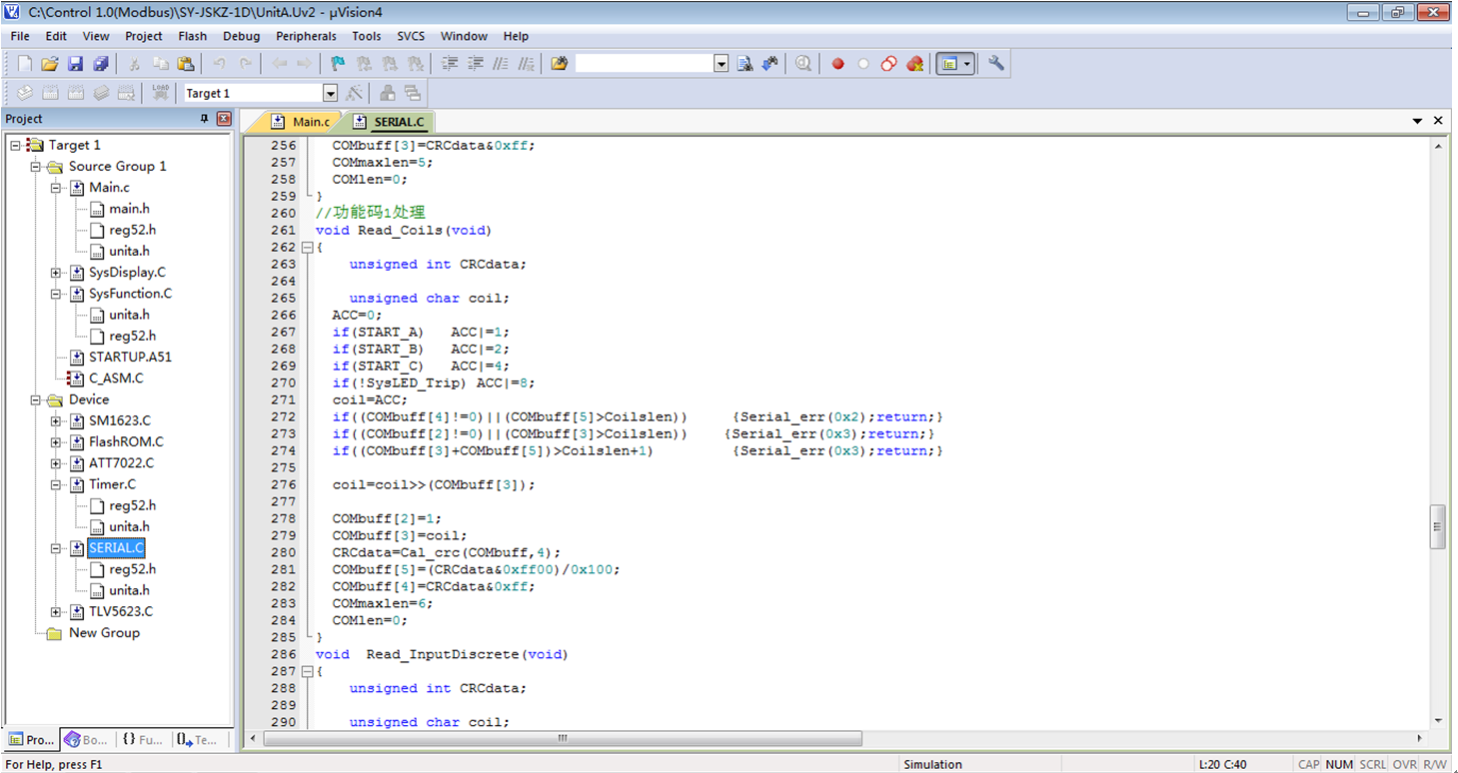

SY-JSKZ-1D型 自動化綜合實訓裝置的源程序調試軟件

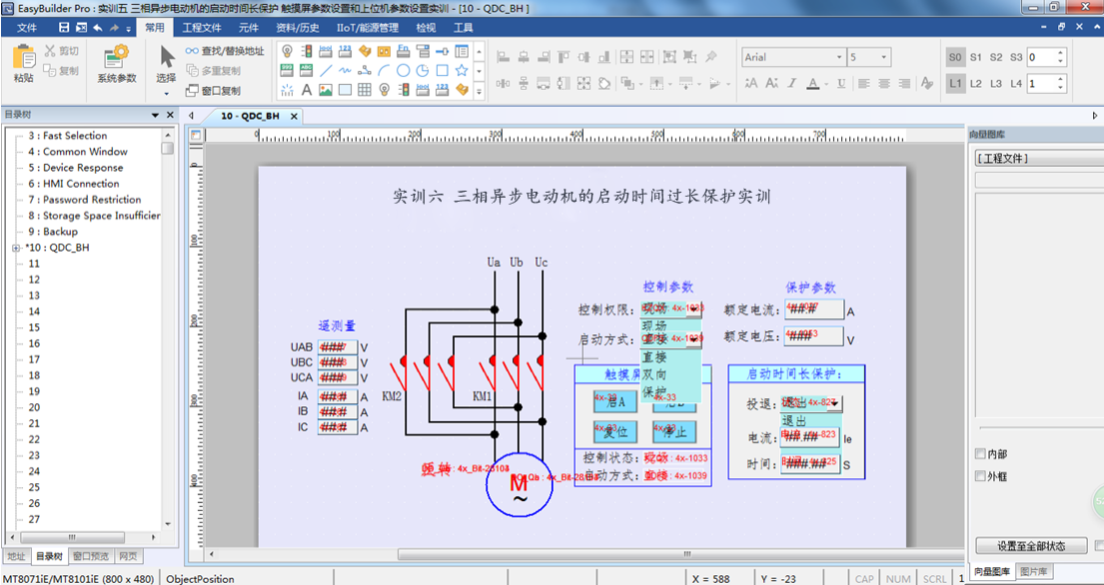

SY-JSKZ-1D型 自動化綜合實訓裝置的HMI組態設計軟件
SY-JSKZ-1D型 自動化綜合實訓裝置的上位機組態王設計軟件
 |
實訓裝置的實訓項目： 實訓一 三相異步電動機的現場按鈕就地控制實訓 實訓二 三相異步電動機的Modbus-RTU協議和現場HMI觸摸屏控制實訓 實訓三 三相異步電動機的數據采集和HMI觸摸屏顯示實訓 實訓四 三相異步電動機的Modbus-RTU協議和上位機組態王遠程控制實訓 實訓五 三相異步電動機的數據采集和上位機組態王顯示實訓 實訓六 三相異步電動機的啟動時間過長保護實訓 實訓七 三相異步電動機的定時限過負荷保護實訓 實訓八 三相異步電動機的低電壓、過電壓保護實訓 實訓九 三相異步電動機的欠電流保護實訓 實訓十 三相異步電動機的433MHz無線通訊的上位機控制實訓 實訓十一 三相異步電動機阿里云穿透的上位機控制和手機APP控制實訓 實訓十二 三相異步電動機的Modbus-TCP以太網通訊的上位機控制實訓 實訓十三 三相異步電動機的Profibus-DP現場總線通訊的上位機控制實訓 實訓十四 三相異步電動機的Profinet工業網絡通訊的上位機控制實訓 實訓十五 三相異步電動機的FCS現場總線控制系統實訓 實訓十六 兩相混合式步進電機的運動控制和觸摸屏控制實訓 實訓十七 直流電動機PID調速的PWM閉環控制Matlab仿真與實物實訓 實訓十八 基于SYZT 6.08軟件的三相異步電動機Modbus-RTU協議數據采集、顯示程序調試實訓 實訓十九 基于SYZT 6.08軟件的三相異步電動機Modbus-RTU協議數據設置、控制程序調試實訓 |
實訓裝置的配置清單：
1、實訓臺：該SY-JSKZ-1D型實訓臺主要包括三相異步電動機控制模塊、無線433MHz通訊控制模塊、阿里云通訊控制模塊和觸摸屏等組成，實現對三相異步電動機的實時通訊控制。
2、電腦桌：木結構材料制作，耐磨高密度板，結構堅固，具有放置鼠標鍵盤、電腦主機托、顯示器擋板的長方體擋板式結構。
3、實訓裝置附件模塊配置清單
|
序號 |
名稱 |
數量 |
完成實訓項目 |
|
1 |
SY-JSKZ-1D型 自動化綜合實訓裝置 |
1 |
1、三相異步電動機的現場按鈕就地控制實訓 2、三相異步電動機的Modbus-RTU協議和現場HMI觸摸屏控制實訓 3、三相異步電動機的數據采集和HMI觸摸屏顯示實訓 4、三相異步電動機的Modbus-RTU協議和上位機組態王遠程控制實訓 5、三相異步電動機的數據采集和上位機組態王顯示實訓 6、三相異步電動機的啟動時間過長保護實訓 7、三相異步電動機的定時限過負荷保護實訓 8、三相異步電動機的低電壓、過電壓保護實訓 9、三相異步電動機的欠電流保護實訓 10、三相異步電動機的433MHz無線通訊的上位機控制實訓 11、三相異步電動機阿里云穿透的上位機控制和手機APP控制實訓 12、三相異步電動機的Modbus-TCP以太網通訊的上位機控制實訓 13、三相異步電動機的Profibus-DP現場總線通訊的上位機控制實訓 14、三相異步電動機的Profinet工業網絡通訊的上位機控制實訓 15、三相異步電動機的FCS現場總線控制系統實訓 16、兩相混合式步進電機的運動控制和觸摸屏控制實訓 17、直流電動機PID調速的PWM閉環控制Matlab仿真與實物實訓 18、基于SYZT 6.08軟件的三相異步電動機Modbus-RTU協議數據采集、顯示程序調試實訓 19、基于SYZT 6.08軟件的三相異步電動機Modbus-RTU協議數據設置、控制程序調試實訓 |
|
2 |
SY-JSKZ-1D-CMP型 觸摸屏 （含項目程序代碼） |
1 |
|
|
3 |
SY-JSKZ-1D-BJDZH型 步進電機綜合裝置 |
1 |
|
|
4 |
SY-JSKZ-1D-ZDZH型 直流電動機綜合裝置 |
1 |
|
|
5 |
SY-JSKZ-1D-SXSL型 三相鼠籠式異步電動機 |
1 |
|
|
6 |
SY-JSKZ-1D-433TXMK型 433MHz通訊控制模塊 （含程序代碼） |
1 |
|
|
7 |
SY-JSKZ-1D-SXSLMK型 三相異步電動機控制模塊 （含程序代碼） |
1 |
|
|
8 |
SY-JSKZ-1D-BJDMK型 步進電機控制模塊 （含程序代碼） |
1 |
|
|
9 |
SY-JSKZ-1D-ZDZMK型 直流電動機控制模塊 （含程序代碼） |
1 |
|
|
10 |
SY-JSKZ-1D-ALYTXMK型 阿里云通訊控制模塊 （含程序代碼） |
1 |
|
|
11 |
SY-JSKZ-1D-ZTWRJ型 組態王監控軟件 （含項目程序代碼） |
1 |
