實訓裝置簡介：
1、該實訓裝置適用于“計算機控制系統”、“計算機控制技術”、“集散控制技術”和“現場總線控制技術”等課程教學的實訓，以及計算機控制技術、自動控制等相關課程設計、專業綜合設計的實訓訓練平臺。
2、該實訓裝置最大的特點是“工程應用性強”，讓學生掌握實際工程應用中的三相異步電動機的計算機控制、直流電動機的計算機控制、步進電機的計算機控制、I/O輸入輸出、交流采樣、PID控制、模糊控制、HMI觸摸屏人機控制、DCS與現場總線通信控制、組態王軟件的上位機控制、計算機控制的硬件PCB原理圖、C語言程序的在線編程和調試，學生可通過實訓達到實際工程訓練的效果。
3、該實訓裝置可完成“開放式”的過程實訓（計算機控制實訓源程序代碼開放、實訓PCB原理圖開放，完善的配套實訓指導書開放），由學生自已根據配套SY-JSKZ-1D型計算機控制技術實訓裝置的實訓指導書、實訓源程序代碼、原理圖的實訓項目進行在線的實時設計、分析、程序下載調試等實訓過程。
4、該實訓裝置緊跟計算機控制技術的發展，控制技術包含（經典的PID控制技術、模糊控制技術）；計算機通信技術包含（RS485串口通信、Modbus-RTU現場總線通信、Profibus-DP現場總線通信、Profinet現場總線通信、TCP/IP網絡通信、無線433MHz的通信、阿里云穿透的無線通信）；計算機軟件技術包含（C語言程序編寫、HMI人機界面的軟件編寫、上位機監控軟件的組態王SCADA編寫）；學生根據實訓要求可選做每個模塊的實訓操作，并搭配實訓操作的完善的實訓指導書、示例源程序代碼和原理圖，可指導學生正確的完成各個部分的實訓操作。

實訓裝置的技術參數：
1、外形尺寸：620mm*415mm*575mm。
2、輸入電源：三相五線，AC380V±10％，50Hz。
3、整機容量：≤1.6KVA。

SY-JSKZ-1D型 計算機控制技術實訓裝置硬件原理圖和源程序調試軟件：

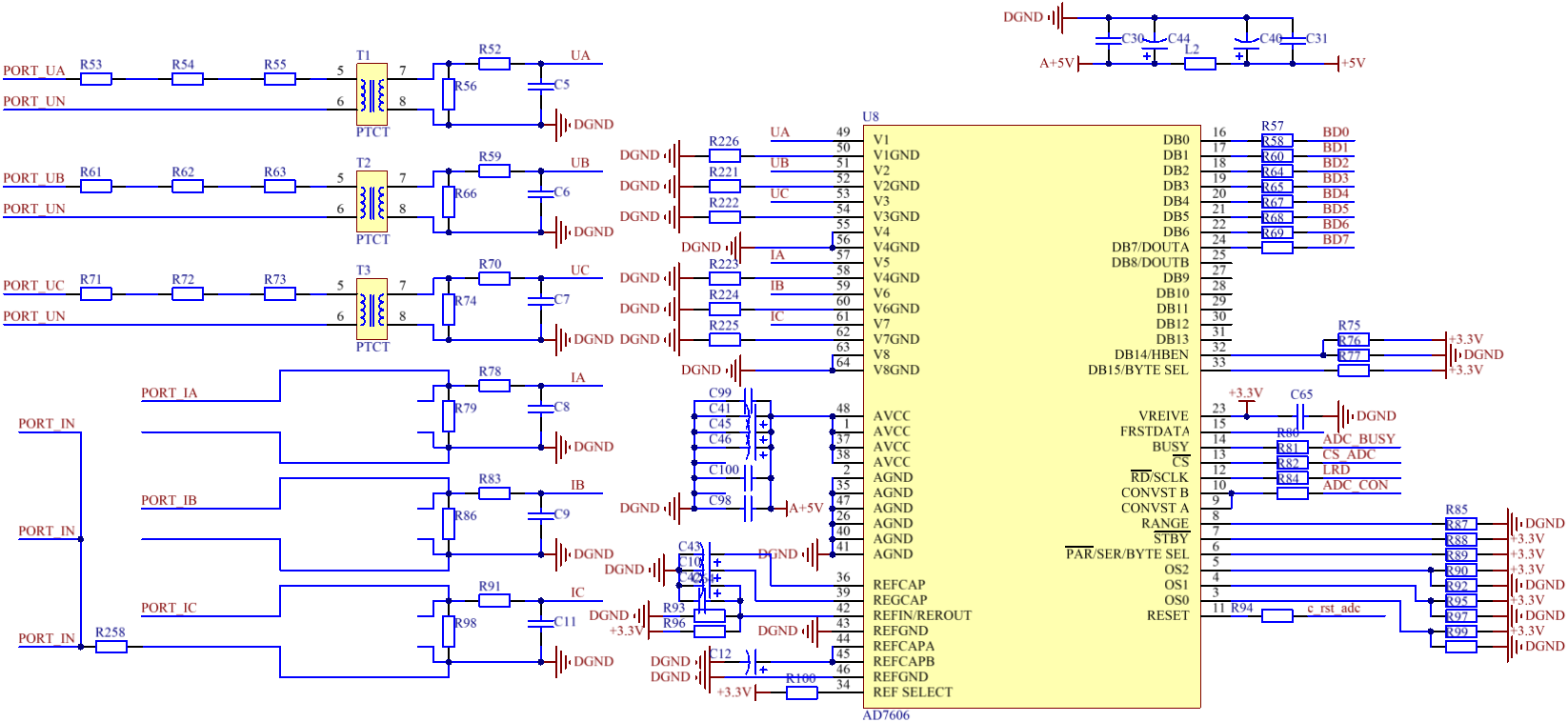

SY-JSKZ-1D型 計算機控制技術實訓裝置A/D采樣PCB原理圖

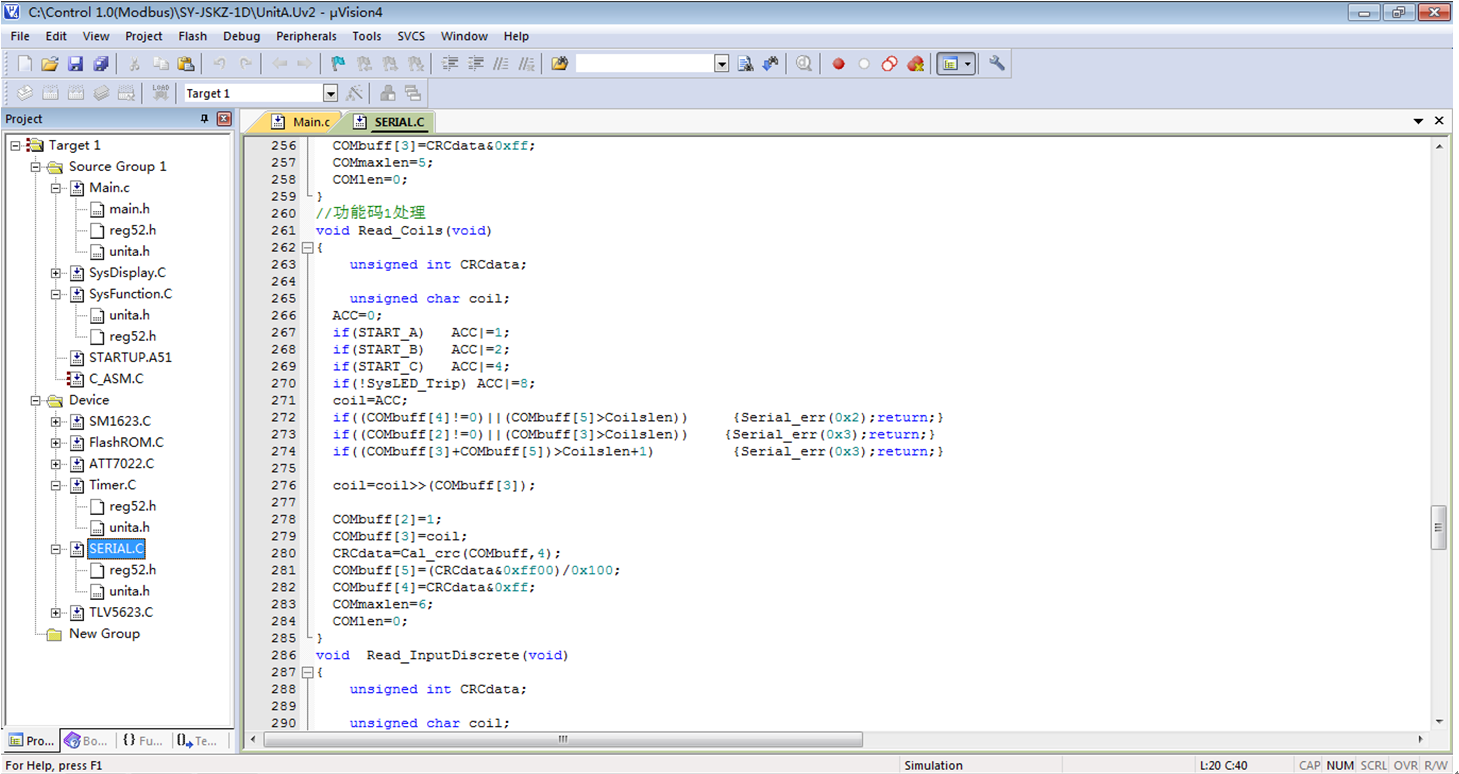

SY-JSKZ-1D型 計算機控制技術實訓裝置的源程序調試軟件

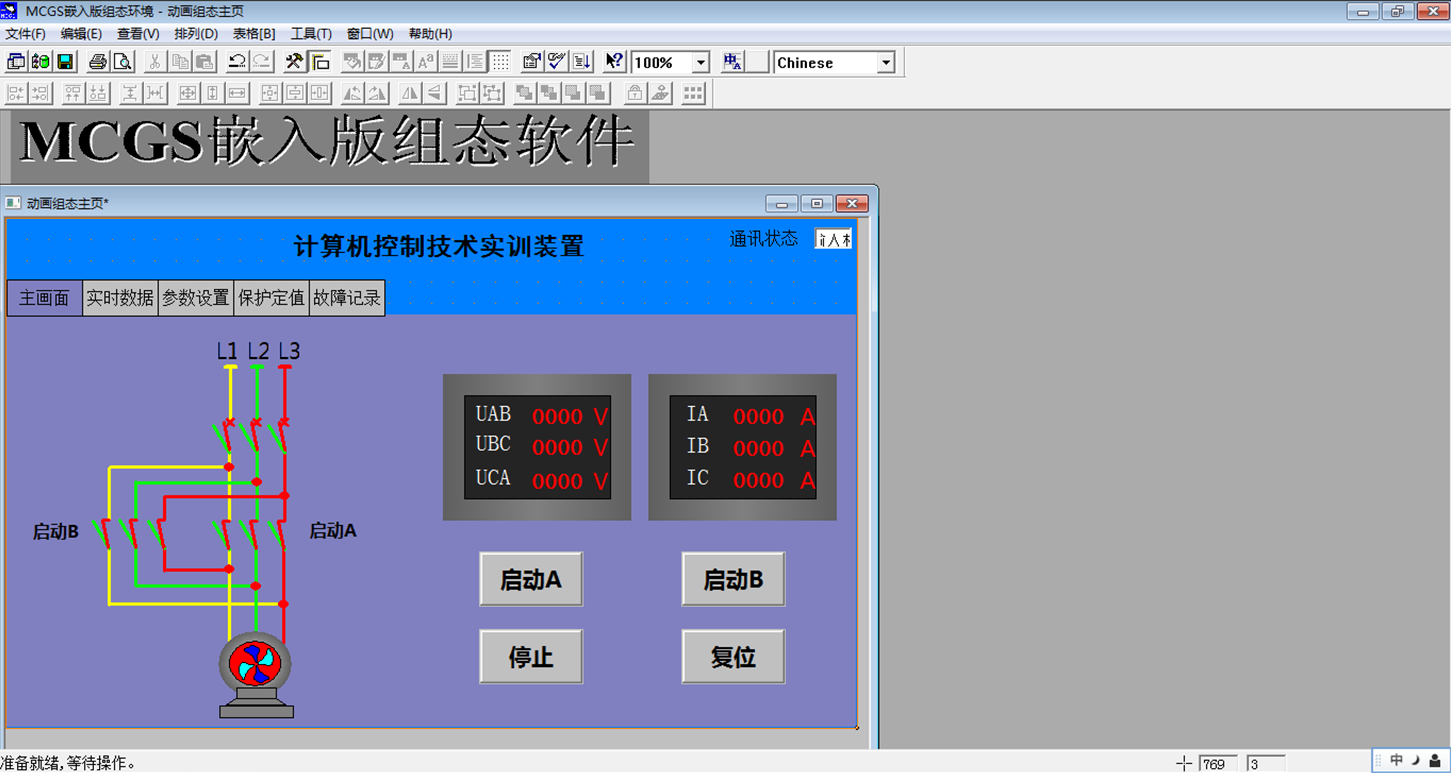

SY-JSKZ-1D型 計算機控制技術實訓裝置的HMI組態設計軟件

實訓裝置的實訓項目： 實訓一  DI、DO數字量輸入輸出接口與過程通道實訓 實訓二  AI、AO模擬量輸入輸出接口與過程通道實訓 實訓三  三相異步電動機控制系統的硬件和軟件抗干擾技術實訓 實訓四  兩相混合式步進電動機的運動控制實訓 實訓五  直流電動機PID調速的PWM閉環控制實訓 實訓六  直流電動機模糊控制調速的閉環控制實訓 實訓七  Modbus-RTU現場總線協議的三相異步電動機與HMI人機接口通信實訓 實訓八  三相異步電動機的SCADA數據采集與遠程控制實訓 實訓九  兩臺或多臺三相異步電動機的FCS現場總線控制系統實訓 實訓十  無線433MHz通信的上位機遠程監測與控制三相異步電動機實訓 實訓十一  阿里云穿透的上位機和手機APP遠程監測與控制三相異步電動機實訓

實訓裝置的配置清單：

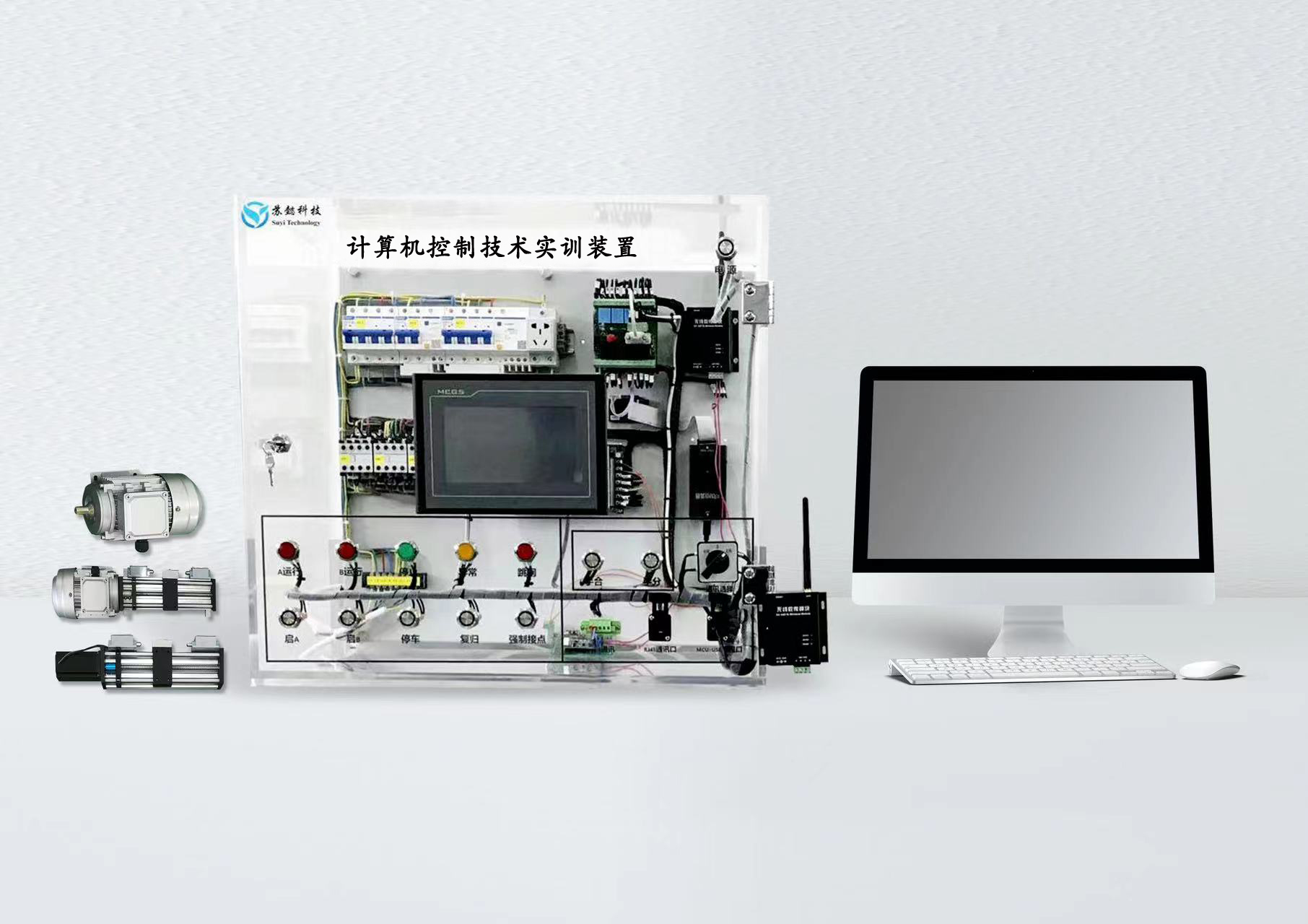

1、實訓臺：該SY-JSKZ-1D型實訓臺主要包括三相異步電動機控制模塊、步進電機控制模塊、直流電動機控制模塊、無線433MHz通信控制模塊、阿里云通信控制模塊和觸摸屏等組成，實現對電機的實時通信控制。
2、電腦桌：木結構材料制作，耐磨高密度板，結構堅固，具有放置鼠標鍵盤、電腦主機托、顯示器擋板的長方體擋板式結構。
